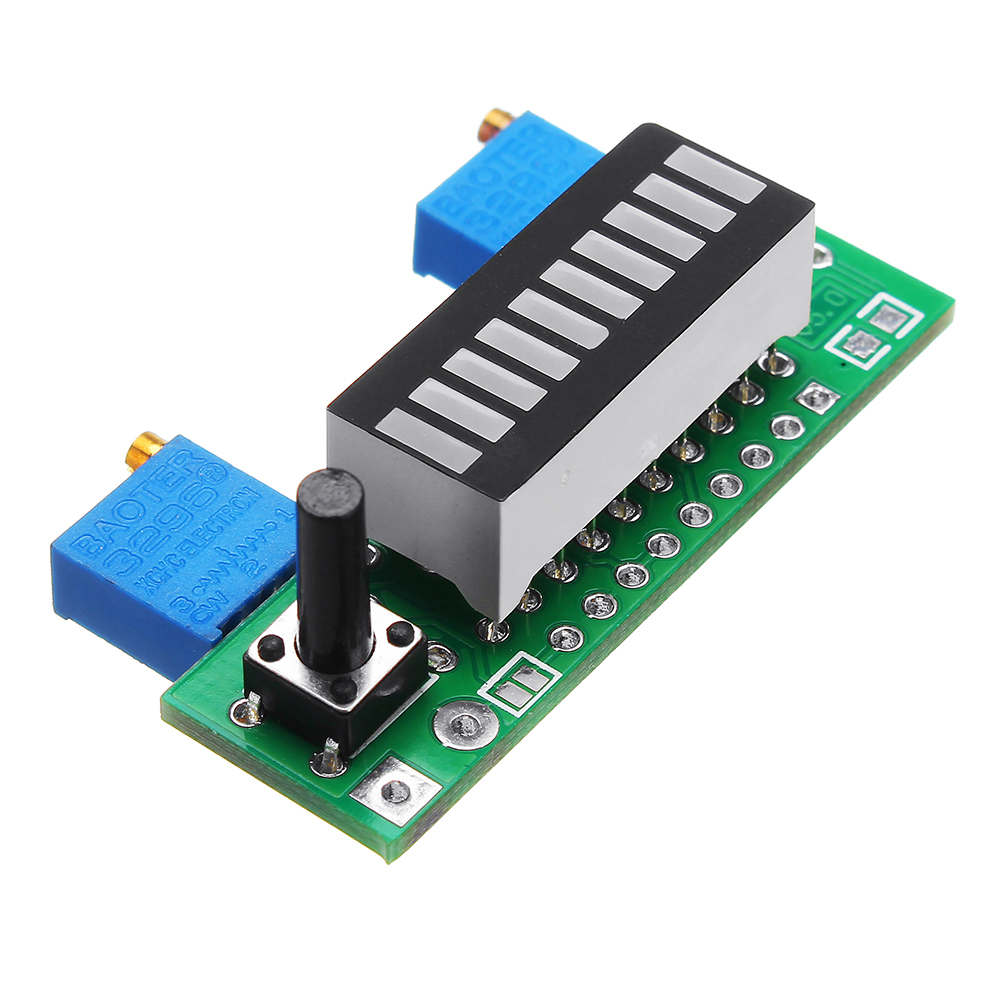

5шт. Зеленый LM3914 Батарея Модуль индикатора емкости LED Тестер уровня мощности Дисплей Board  - 1TopShop
Особенности:

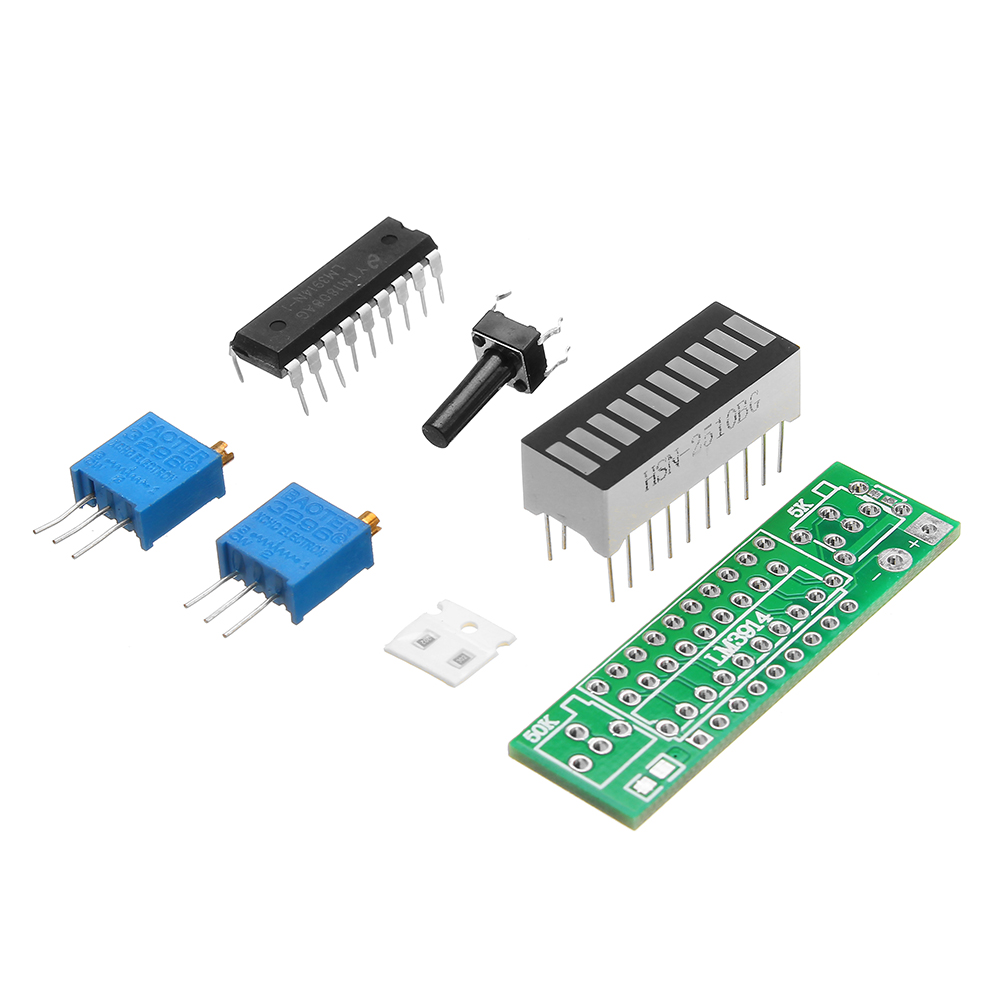

- Это комплект DIY, нужен покупатель для его сборки.
- Индикатор питания должен взять некоторое напряжение, выполнить моделирование показывает процент сегментов, таких как литиевая батарея 3.7 В, принять более низкое напряжение 3 В, верхний предел 4,2 В, 4,2-3 = 1,2 В, разность напряжений между нижними предел в 1,2 В, это батарея Аналоговое питание

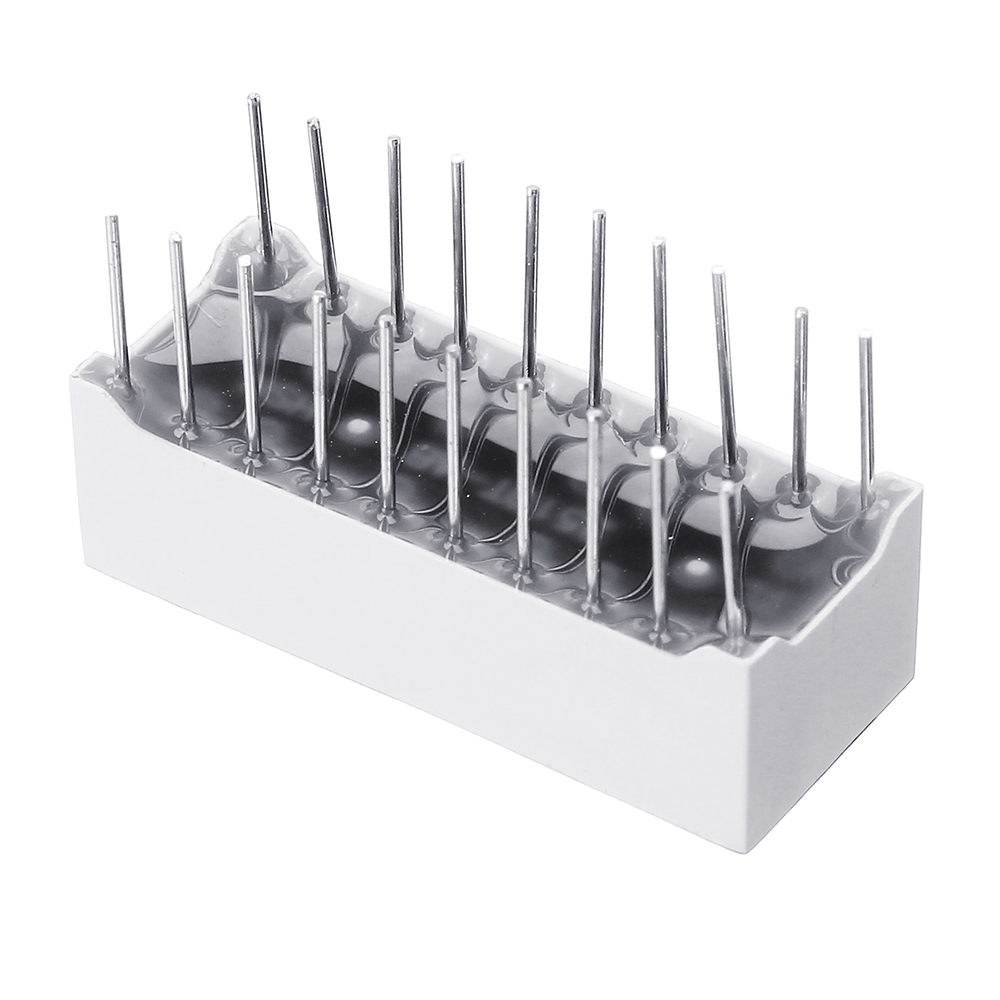

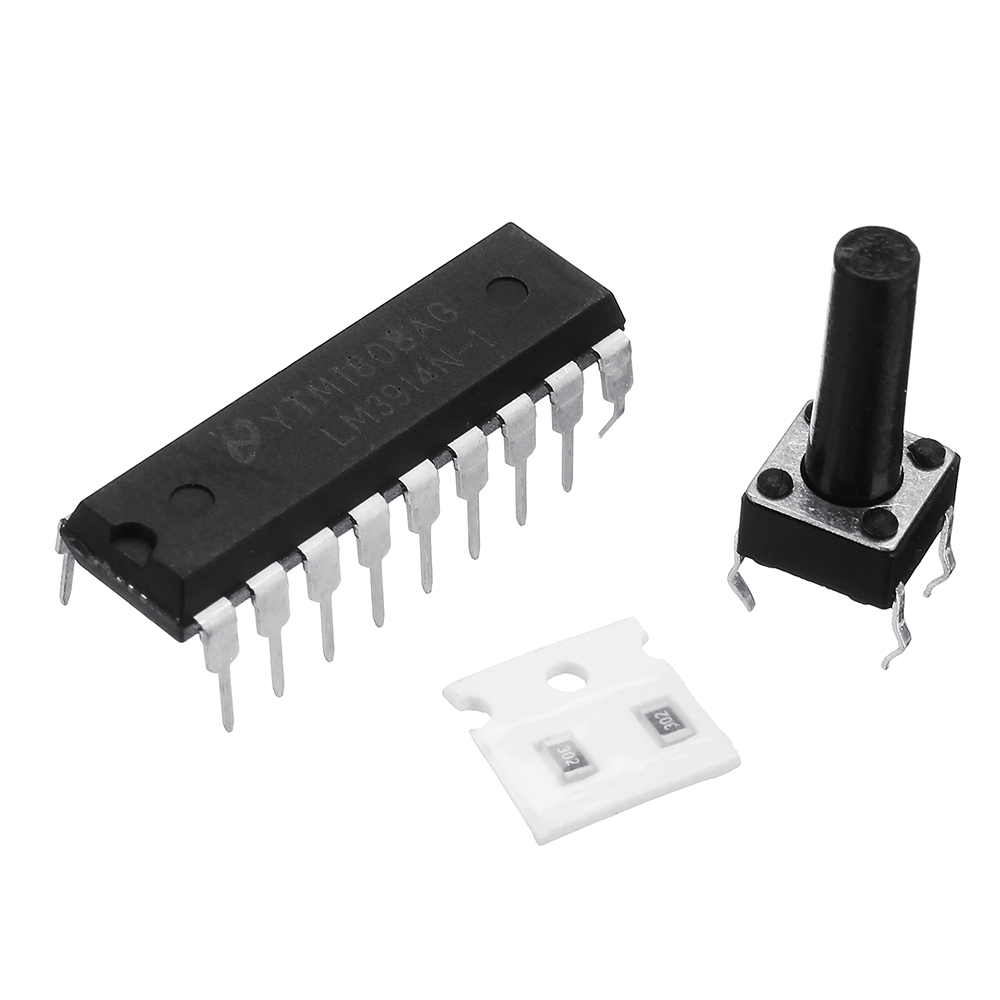

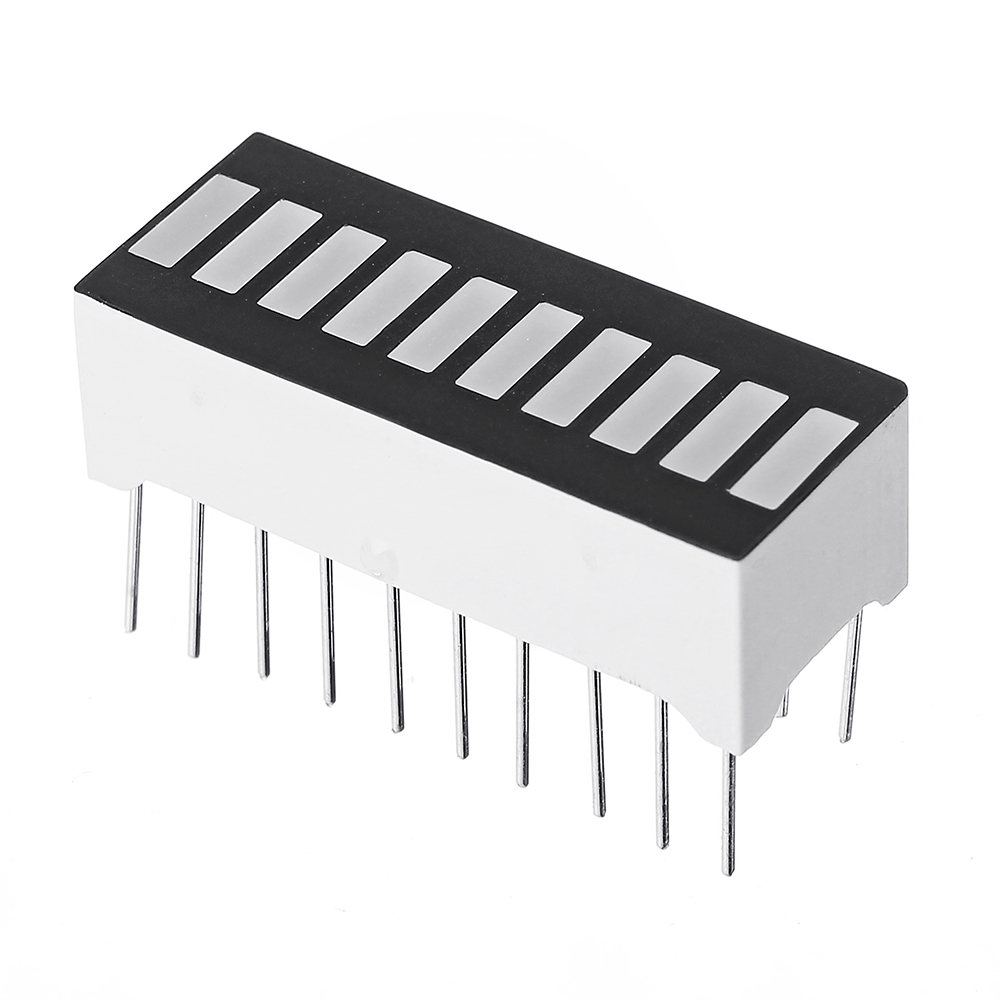

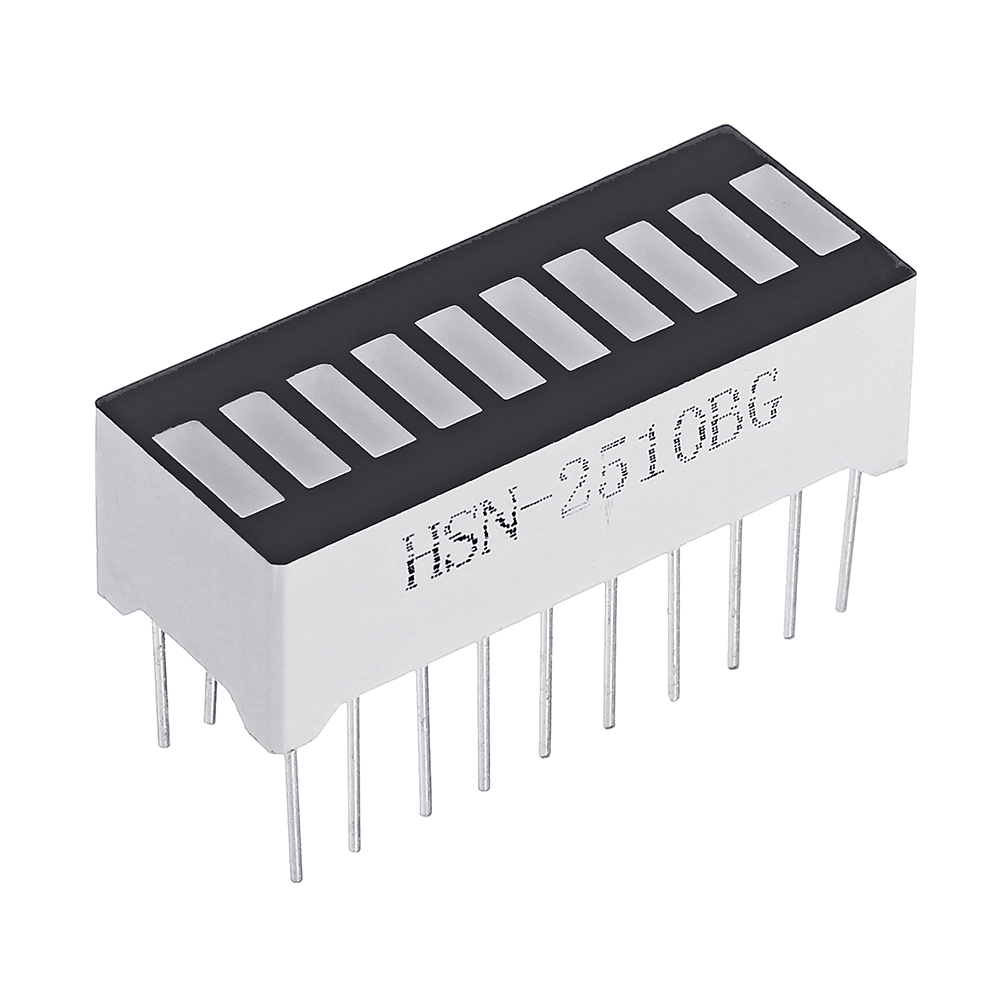

- LM3914 может точно обнаруживать аналоговое напряжение, а дисплей 10 LED, режим отображения LED горит 10 единиц или в виде полоски отдельно освещено LED
- Дисплей Описание: Дисплейs напряжение аккумуляторной батареи между нижним пределом в 10 файлов показало, что представители каждой из ламп 10% заряда отображаются, от имени 10 световых индикаторов заряда 0% -100% диапазона; вы также можете изменить один световой дисплей, отображается только свет, мощность, мощность одного света 4 мА, все яркие 42 мА.
- Подходит для литиевых батарей, свинцово-кислотных батарей и других батарей питания.
- Регулируемый по мощности диапазон отображения для кривой разрядки аккумулятора научной установки, прямая поддержка: одиночный литий 1S (4,2 В) ~ 4S (16,8 В), свинцовая кислота 6 В ~ 12 В, NiMH 3,6 В ~ 18 В, никель-кадмиевые батареи 3,6 В ~ 18 В
Параметр:
Питание: отображение полной яркости дисплея 42ma, одиночный свет показывает 4ma
Диапазон измерения: аккумулятор внутри обычного 2,4-20 В
Цвет: зеленый
Дисплей: дисплей с несколькими световыми индикаторами или один световой индикатор

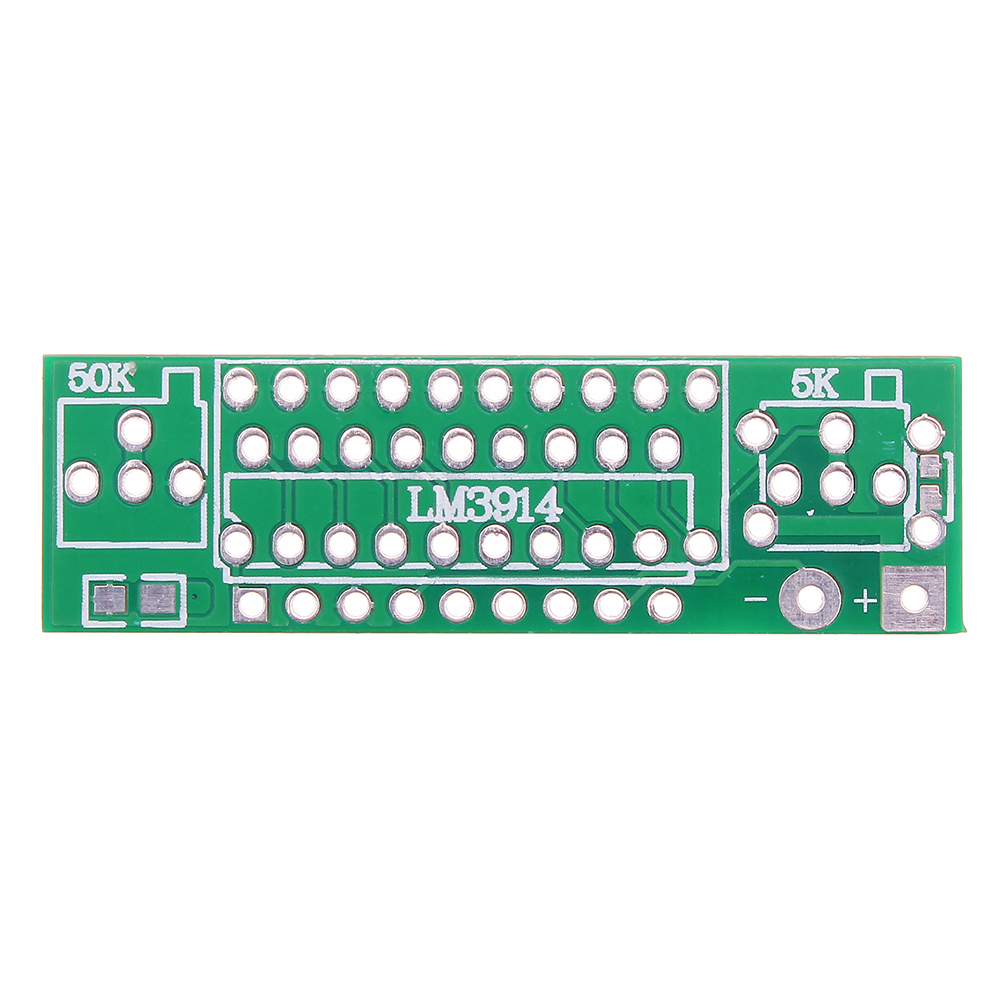

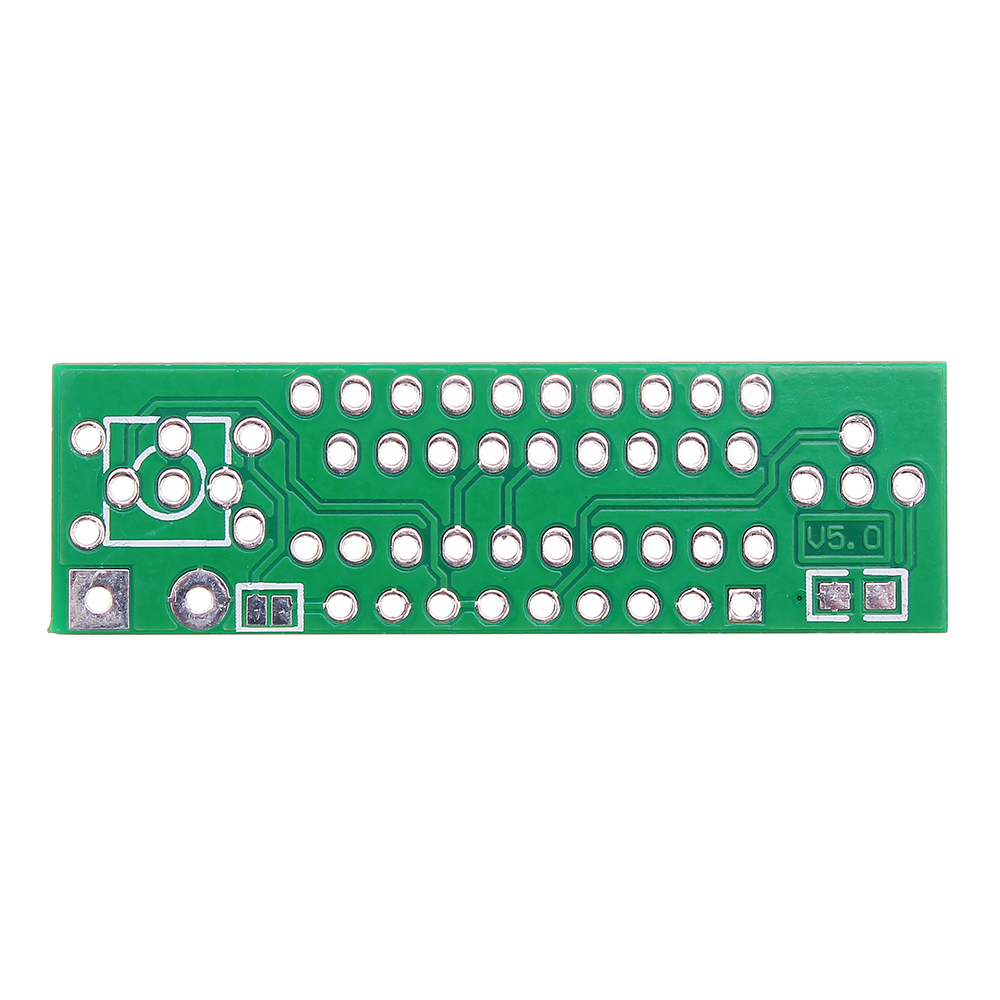

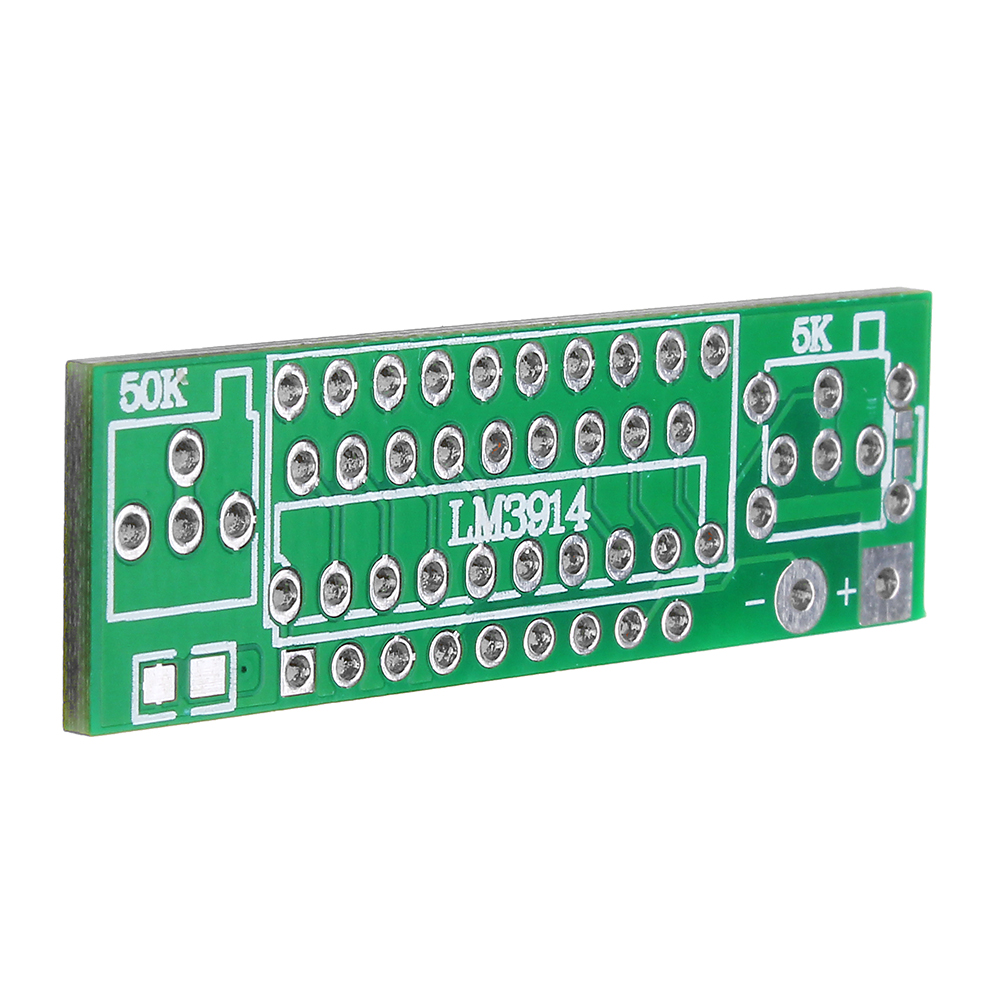

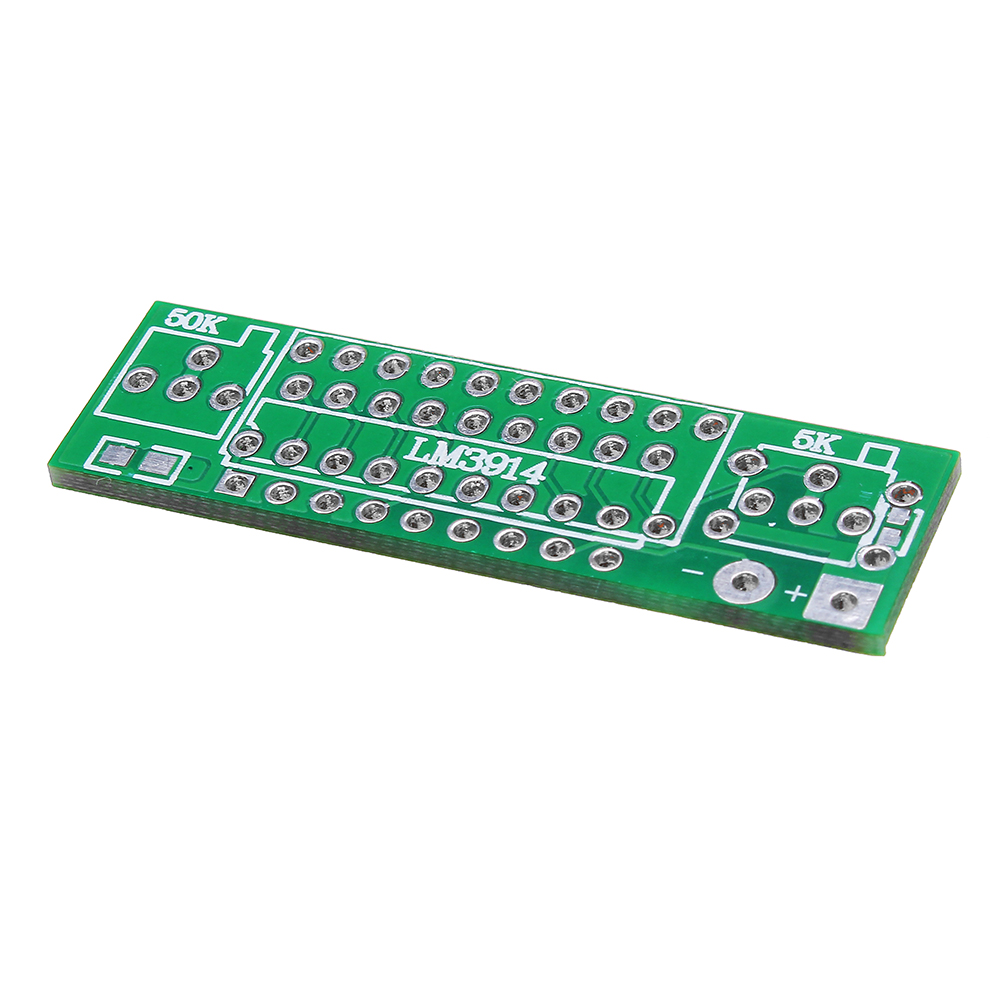

размер печатной платы: 45 x 14 мм
Дисплей Режим A / P: переключатель яркости линейной / одиночной лампы с полной яркостью, линейная модель по умолчанию, плата, отложенная на панели переключателя, даже с паяльными колодками, может быть превращена в полнолинейный линейный режим, без сварки точка одиночный световой дисплей
Разнообразие регулировки диапазона отображения батареи высокого и низкого напряжения:
1. Литиевая батарея:
После завершения разряда одиночного литиевого аккумулятора напряжение 3 В при полной зарядке 4.2 В;
1S соответствуют 3V (первый свет) до 4,2 В (десятые огни);
2S соответствует 6V (первый свет) до 8,4 В (десятые огни);
3S соответствуют 9 В (первый свет) до 12,6 В (десятые огни);
4S соответствуют 12 В (первый свет) до 16,8 В (десятые огни);
Другие напряжения серии и так далее.
2. Свинцовая кислота Аккумуляторы
6V или 12V свинцово-кислотная батарея обычно:
6V соответствует 4.8V (первый красный свет) до 6.75V (десятые огни);
12В соответствует 9,6 В (первый красный свет) до 13,5 В (десятые огни);
Модуль в соответствии с вышеуказанным стандартным дизайном разряда батареи может точно отражать аккумулятор, чтобы пользователи могли легко наблюдать за состоянием батареи.
Методы корректировки:
Необходимое оборудование: регулируемый источник питания, точность точности решений панели дисплея. Часы отвёртки.
Чехол в одном литиевом лимите 3.7V, 3V - менее низкая мощность, 4,2 В для полной мощности high-end.

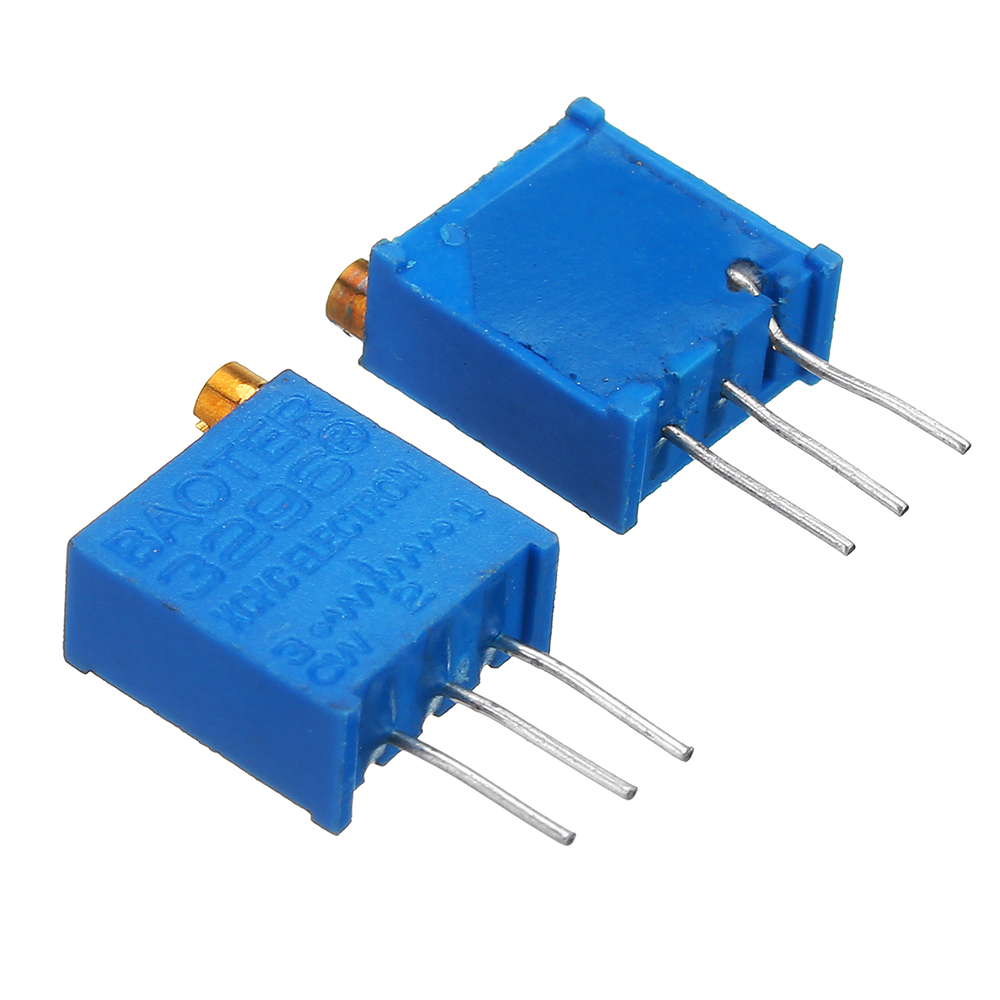

1. регулируемое напряжение питания до желаемого напряжения высокого напряжения 4.2v, подключите эту плату, на этот раз есть два результата: один не яркий, один светлый или легкий. На этот раз потенциометр медленной настройки 503 (50k) до тех пор, пока полоска LED просто не загорится. Несколько света не светят или против часовой стрелки, чтобы регулировать, когда полный свет по часовой стрелке.
2. регулируемое напряжение питания до нижнего конца 3V. Регулировочный щит 502 (5K) потенциометра для простого освещения светодиода, не светится по часовой стрелке, несколько или все яркие световые сигналы против часовой стрелки.
3. терпеливо повторяя первый шаг два. Обычно 2 раза для настройки желаемого диапазона отображения.
Замечания:
Чтобы отрегулировать их напряжение, в соответствии с методом настройки порядка, чтобы подчеркнуть high-end, затем отрегулируйте нижний конец. Затем положительный, затем отрицательный черный, не следует менять, этот модуль является максимальным предельным напряжением DC 20V, пожалуйста использование антистатической сварки или пайки станции электросваркой.
В комплект поставки входят:
5 x LM3914 Батарея Тестер емкости Дисплей Board





















Страна производительКитай
Габаритные размеры
Вес0.04 г
Дополнительные характеристики
СостояниеНовое
ТипКонтрольно-Измерительный Модуль
КатегорияЭлектроника
ПодкатегорияДоска Модуля для Ардуино
  • Цена: 433 грн.
  • Способ упаковки: Стандартная упаковка для почтовых отправлений
