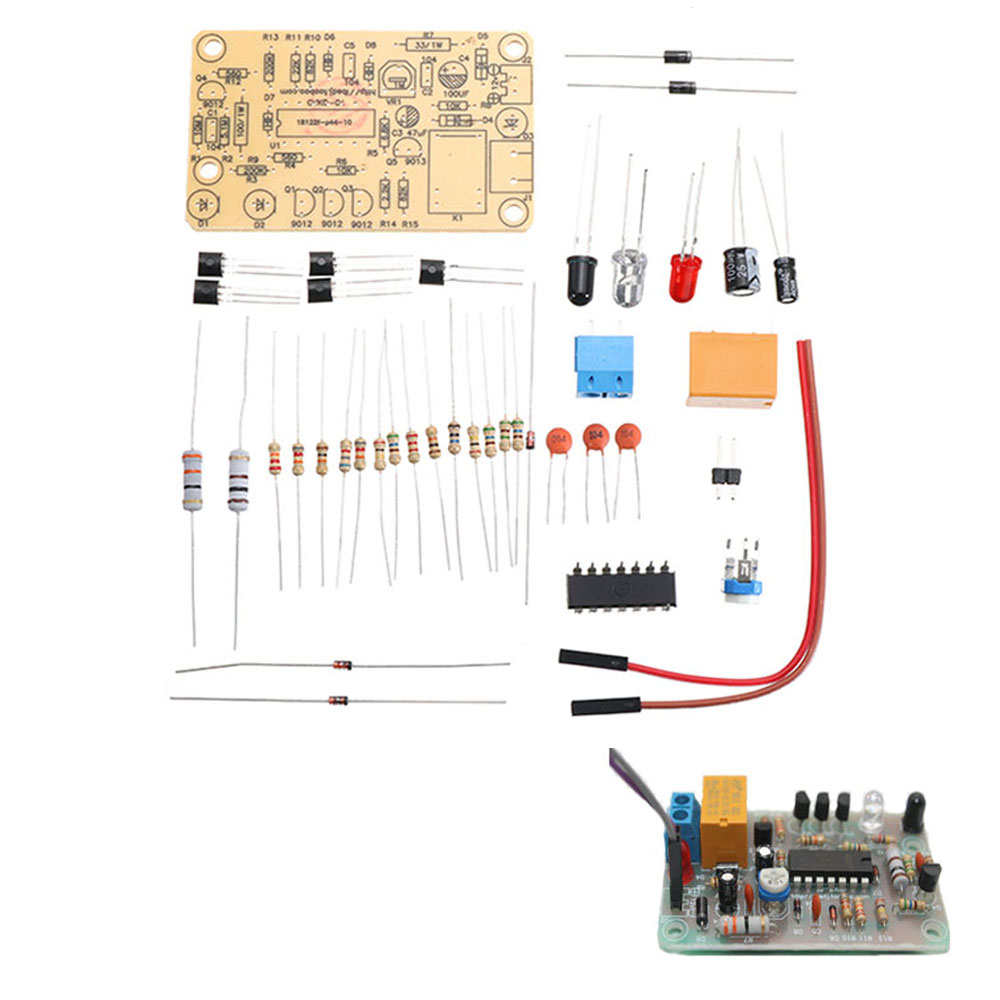

3шт DIY IR Инфракрасный Датчик Наборы переключателей Инфракрасный бесконтактный переключатель Электронная плата Электронное обучение - 1TopShop
Параметр:
Технические характеристики: 35 * 60 * 1 мм (длина * ширина * толщина)
Рабочее напряжение: DC 12V
Шаг сварки:

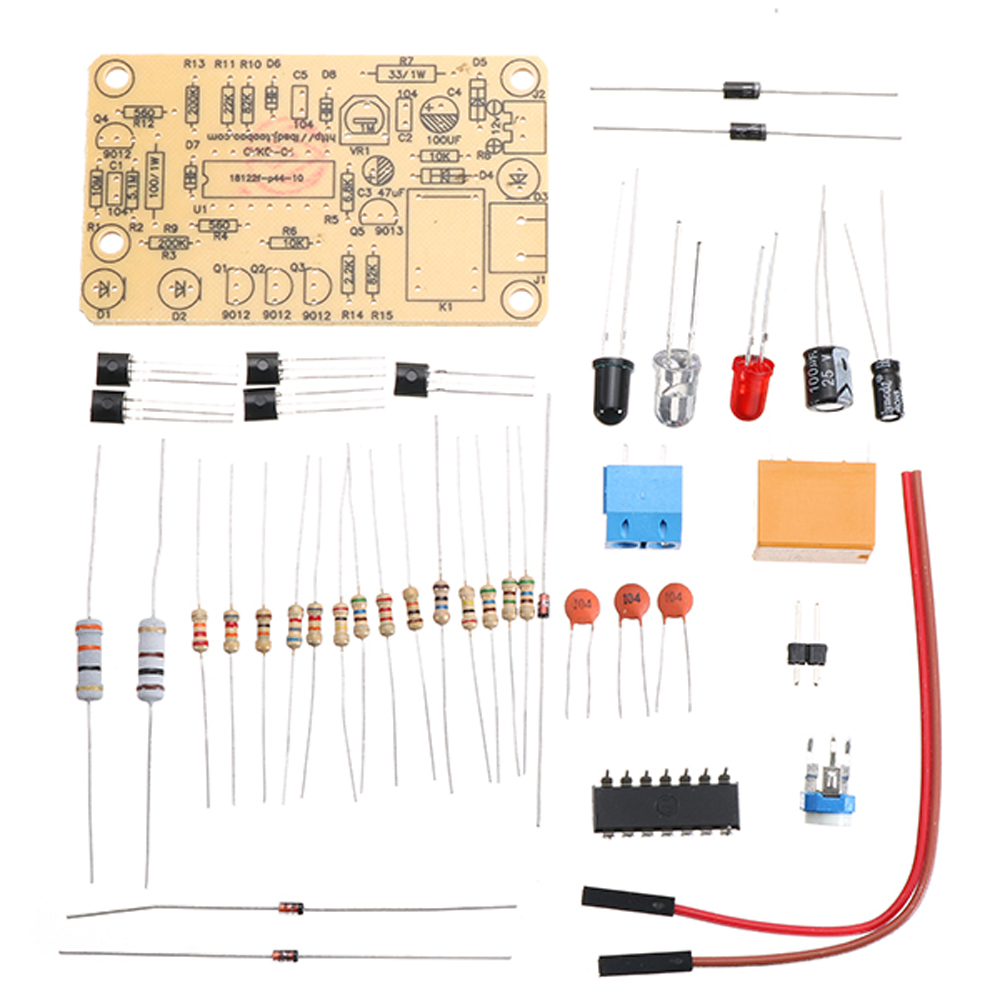

1. Припой 14 резисторов, 2 диода, 3 стабилитрона. Не припаивайте в неправильном месте; обратите внимание на положительные и отрицательные электроды при сварке диодов и используйте отрицательный электрод для белой стороны. Рекомендуется плотно установить плату.

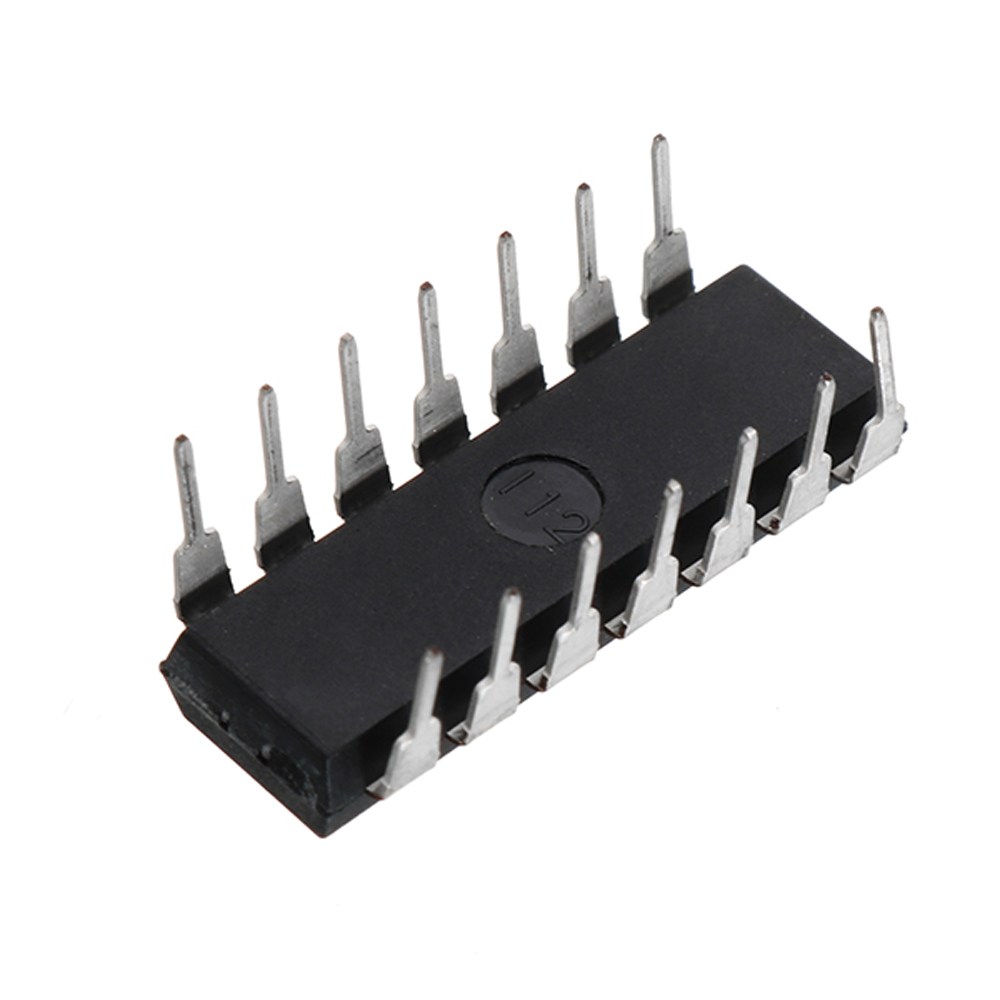

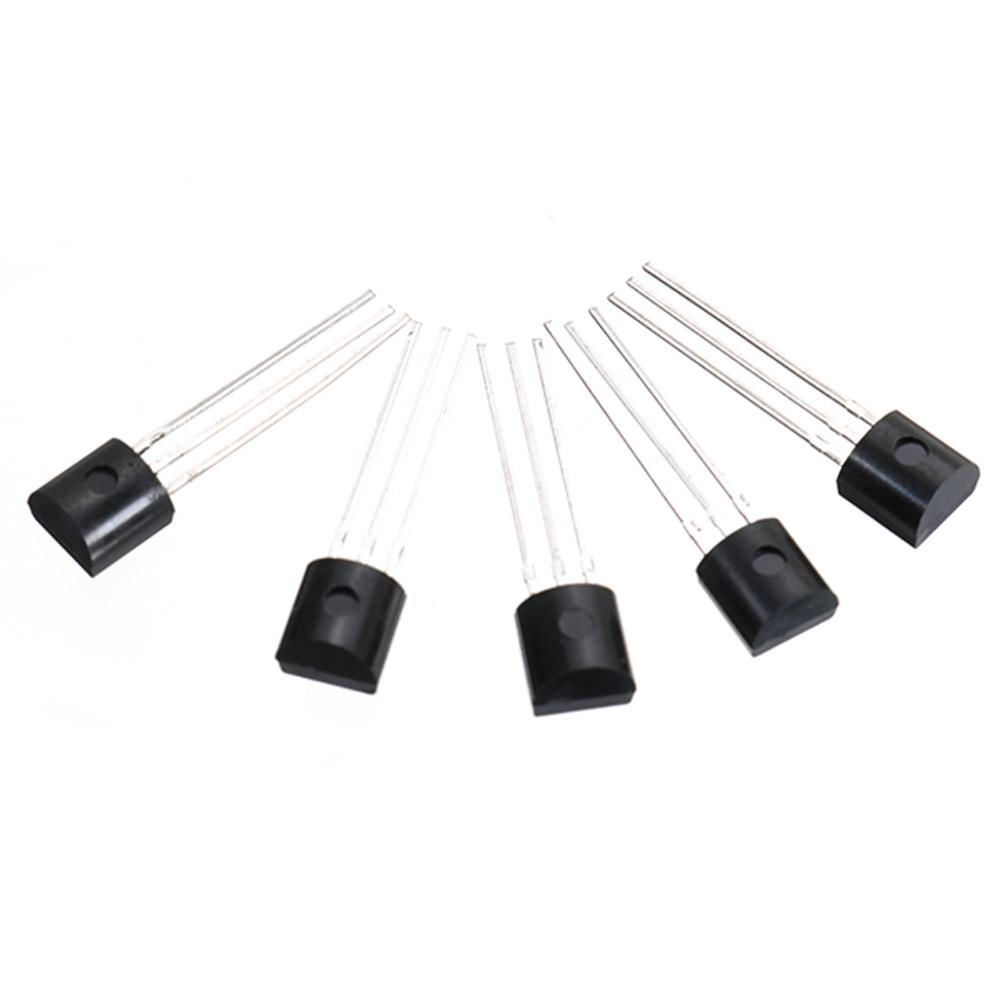

2. Затем, при сварке HEF4093BP IC, не припаивайте неправильное направление. На IC есть U-порт, который соответствует шелковому экрану на печатной плате. Припой транзистор после сварки IC. Затем сваривают электролитические конденсаторы.

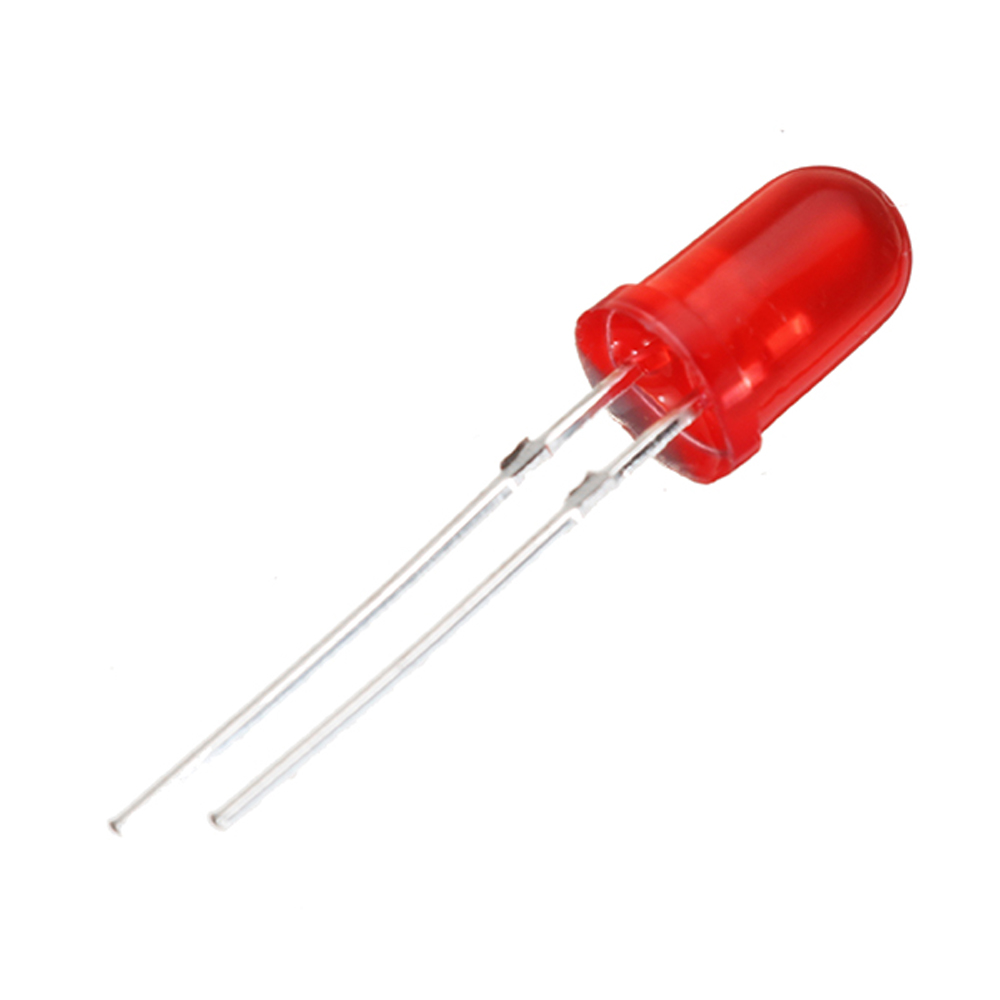

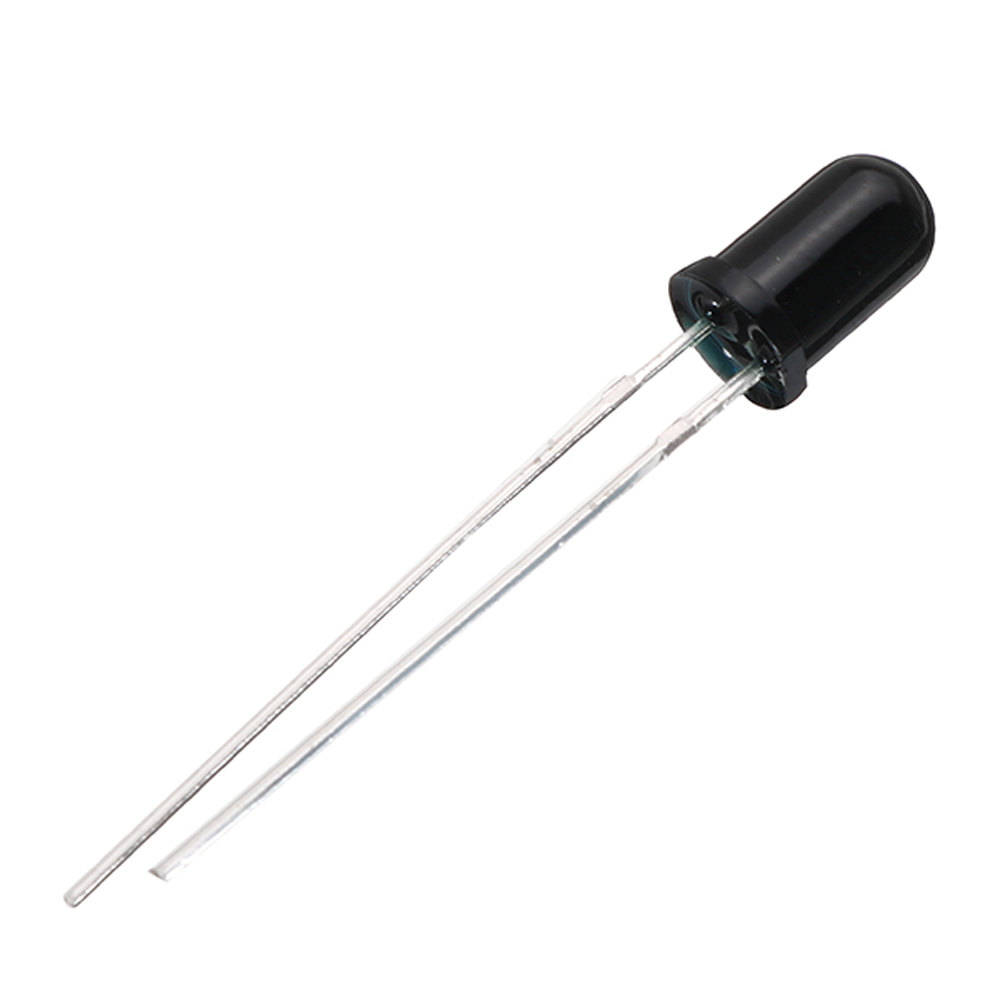

3. Затем припаяйте регулируемый резистор и три светодиода для отправки инфракрасного и черного света для приема инфракрасного излучения.

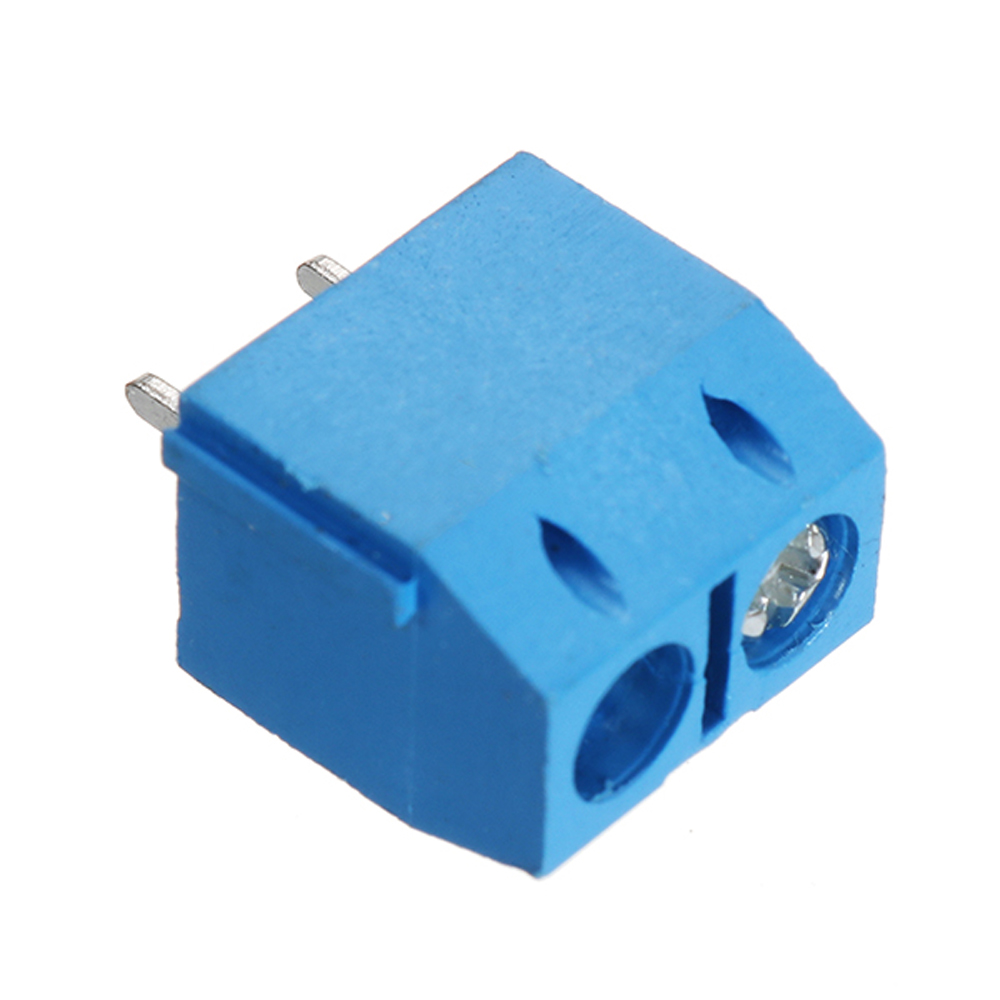

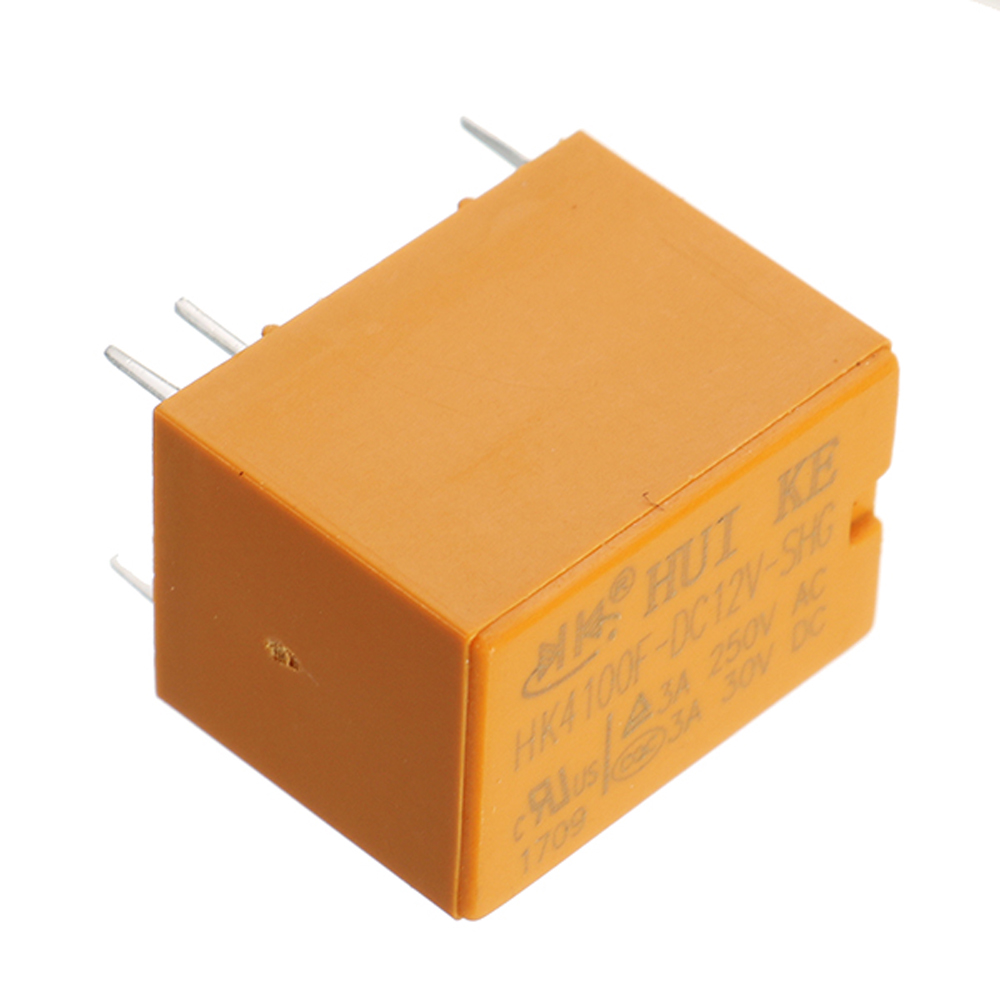

4. Сварные реле и розетки и клеммы 301-2P.
Описание схемы:
1. Силовая цепь: входной источник питания 12 В, DS может предотвратить обратную полярность источника питания, R7 - ток, ограничивающий ток, C2, фильтр C4.
2. Инфракрасная измерительная схема: генератор состоит из UIC. R10, R1I1, D6 и cs. Он выводит импульсный сигнал от выводов 10 U1. После усиления Q4 он управляет инфракрасным излучающим диодом D2, чтобы излучать инфракрасные сигналы в пространство. Если этот сигнал не заблокирован препятствием, инфракрасный приемник DI не может принять сигнал, поэтому схема наблюдения не работает. Когда перед D2 существует препятствие (например, дрожание руки перед D2), передаваемый инфракрасный сигнал отражается назад препятствием. Он будет принят DI. Полученный сигнал будет усилен на Q1 и Q2. Наконец, усиленный инфракрасный сигнал будет выводиться на R3. UIA будет выполнять выбор частоты и формирование UID для окончательного вывода на 11-контактный U1.
3. Схема задержки: RS, VR1, C3 составляют схему задержки, настройка VRI позволяет отрегулировать время задержки после каждого действия, время задержки схемы, регулируемое в диапазоне 0-40 $. (потому что компонент имеет определенную ошибку, фактическая задержка будет немного отличаться).
4. Схема управления выключателем: Q3, QS, K1 составляют цепь управления переключателем. Если DI принимает сигнал, он, наконец, выдает сигнал управления нижнего уровня после задержки на 4-м выводе UI, так что Q3, Qs будут включены и K1 будет закрыт. D3 - индикатор состояния реле.
В комплект поставки входят:
3 x DIY IR Инфракрасный Датчик Наборы переключателей






















Страна производительКитай
Дополнительные характеристики
Вес0.054 г
СостояниеНовое
ТипArduino наборы
КатегорияЭлектроника
ПодкатегорияПлаты, модули и 3D принтеры
