20Pcs A87 4-канальный модуль изоляции оптопары с высоким и низким уровнем расширения для Arduino - 1TopShop Описание:

1. Функция: Используйте низкий уровень для управления высоким уровнем. Такие, как использование одночипового 3V или 5V напряжения управления 9V или 12v напряжения.
2. HVCC не должен превышать 24 В. Выход OUT1 / OUT2 / OUT3 / OUT4 выходной ток равен HVCC / 5.1K, ток поглощения 500 мА.

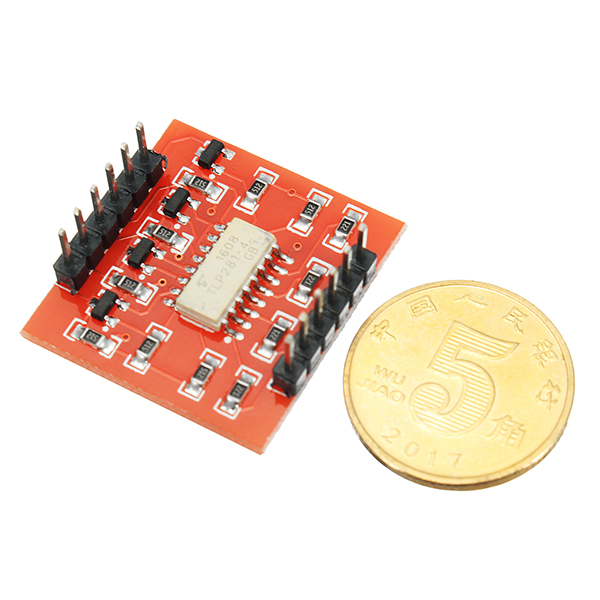

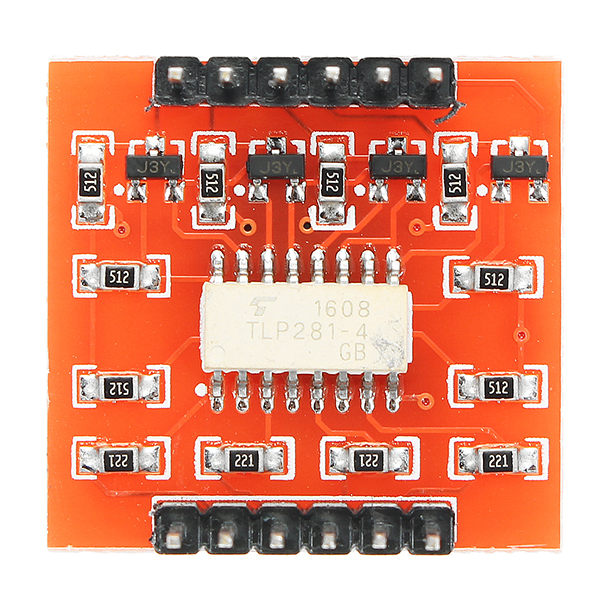

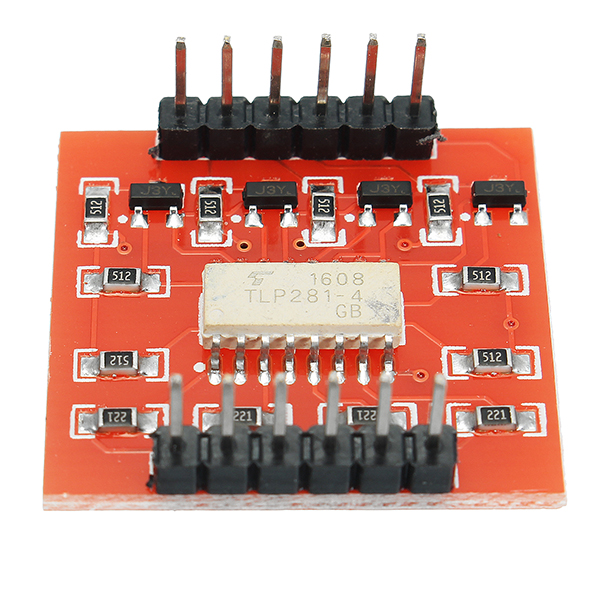

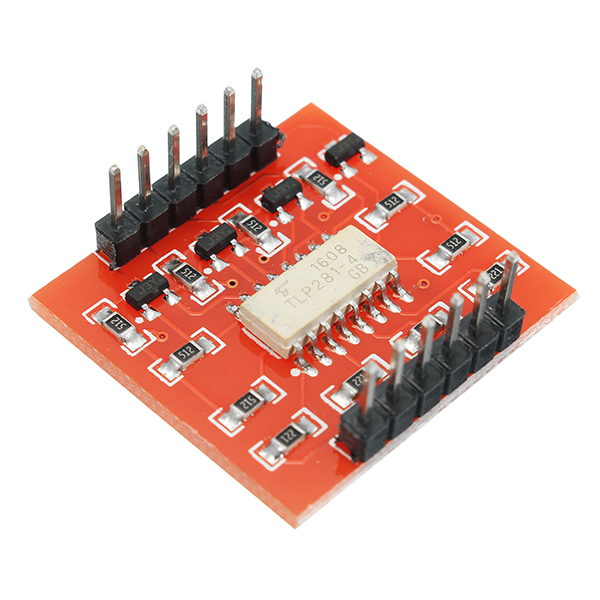

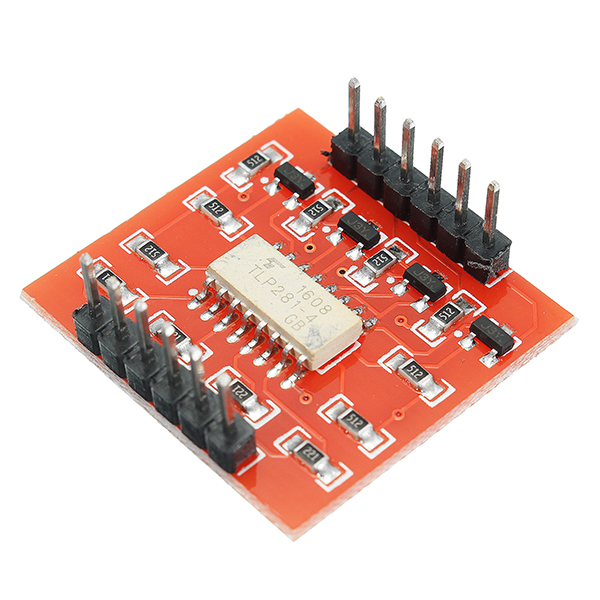

3. В этом модуле используется чип TLP281 (для Toshiba).
4. Схема:


Инструкции по вводу и выводу:

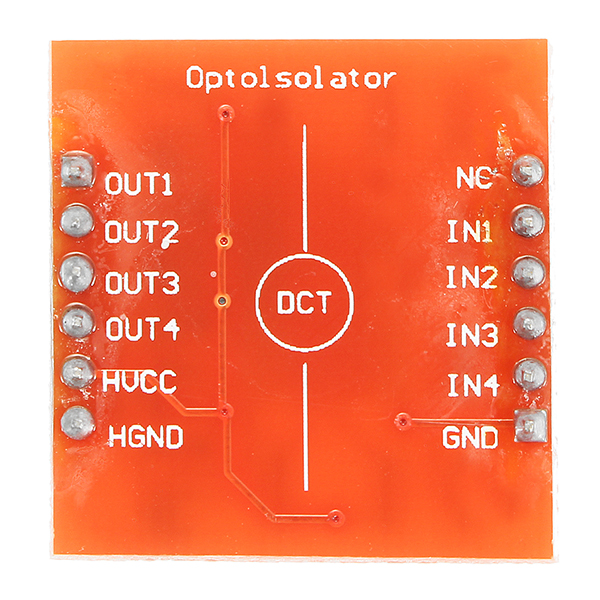

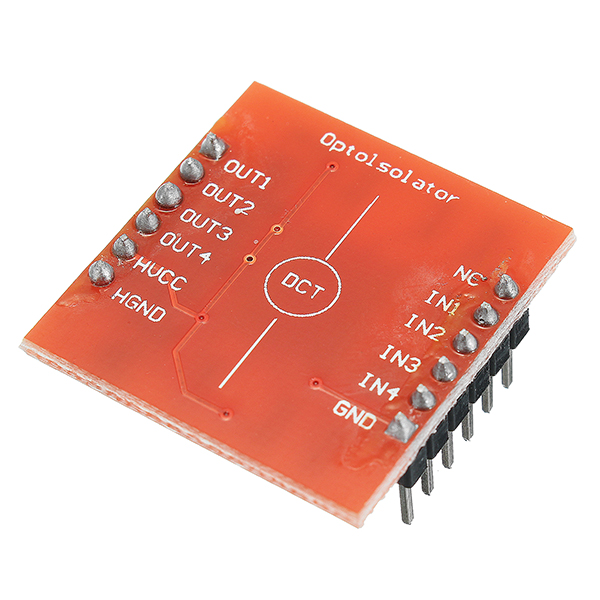

Вход: IN1 / IN2 / IN3 / IN4, затем микроконтроллер или порт Arduino IO, GND и плата разработки Arduino, подключенные к GND.
IN1 / IN2 / IN3 / IN4 контролирует OUT1 / OUT2 / OUT3 / OUT4, соответственно.
Выход: OUT1 / OUT2 / OUT3 / OUT4
Выход: HVCC: Подключите управляемый положительный сигнал высокого напряжения, HGND подключен к управляемому высоковольтному отрицательному
Использование: Когда IN1 высок, соответствующее напряжение OUT1 равно HVCC, когда IN1 низкий, напряжение OUT1 равно HGND




Примеры использования
В следующем примере показано, как использовать порт IO микроконтроллера для управления вращением двигателя 24 В. Рабочее напряжение двигателя 24 В,
красный "+", что мощность двигателя положительная, черная "-", что питание двигателя отрицательное. Когда микроконтроллер IO_0 выходит высоко, двигатель вращается,
когда порт IO_0 выходит на низком уровне, двигатель перестает вращаться.




В пакет включено:

20 x A87 4-канальный модуль изоляции оптопары








Основные
Страна производительКитай
Режим работы усилителяС
Дополнительные характеристики
Вес0.08 г
СостояниеНовое
КатегорияЭлектроника
ПодкатегорияДоска Модуля для Ардуино
